Un panneau solaire qui produit moins que prévu pose rarement un problème évident à l'œil nu. Le multimètre permet pourtant de localiser la panne en quelques minutes, sans attendre l'intervention d'un technicien ni débourser inutilement.
Préparation avant le test
Outils nécessaires
Trois outils suffisent pour aborder le diagnostic dans de bonnes conditions. Un multimètre numérique est à privilégier sur un modèle analogique : sa lecture directe des valeurs évite les erreurs d'interprétation, particulièrement utile lorsque les écarts de tension sont faibles. Pour déconnecter les câbles du panneau sans risque d'arc électrique, un tournevis à manche isolé est requis — sans lui, la manipulation reste hasardeuse même sous faible charge. Enfin, préparez un bloc-notes à portée de main pour consigner chaque mesure au fur et à mesure : noter les relevés en temps réel empêche toute confusion entre les valeurs de tension en circuit ouvert et celles en charge.
Mesures de sécurité
Avant toute manipulation, coupez l'alimentation du panneau solaire pour éliminer tout risque d'électrocution. Un panneau actif génère du courant dès qu'il est exposé à la lumière, même faible : intervenir sans cette précaution expose à des tensions pouvant dépasser 30 V en courant continu. Vérifiez également que votre environnement de travail est parfaitement sec, car la moindre trace d'humidité transforme une surface anodine en conducteur dangereux.
Vérification des connexions
Une connexion défaillante peut suffire à réduire significativement le rendement d'un panneau, même si les cellules photovoltaïques sont en parfait état. Avant de brancher le multimètre, un examen visuel minutieux s'impose pour repérer toute trace de corrosion, d'oxydation ou de câble endommagé.
Voici les vérifications à effectuer dans l'ordre :
- Inspecter les connecteurs MC4 : recherchez les dépôts blanchâtres ou brunâtres, signes de corrosion qui augmentent la résistance électrique et génèrent des pertes de courant.
- Contrôler l'exposition aux intempéries : un câble non protégé se dégrade rapidement sous l'effet de l'humidité, jusqu'à provoquer des courts-circuits.
- Tester la continuité des câbles : en mode continuité sur le multimètre, l'absence de signal révèle une coupure invisible à l'œil nu.
- Serrer les bornes de raccordement : une borne desserrée crée une résistance parasite qui chauffe et dissipe de l'énergie sous forme de chaleur plutôt que de l'acheminer vers l'onduleur.
Procédures de test du panneau solaire
Mesure de la tension

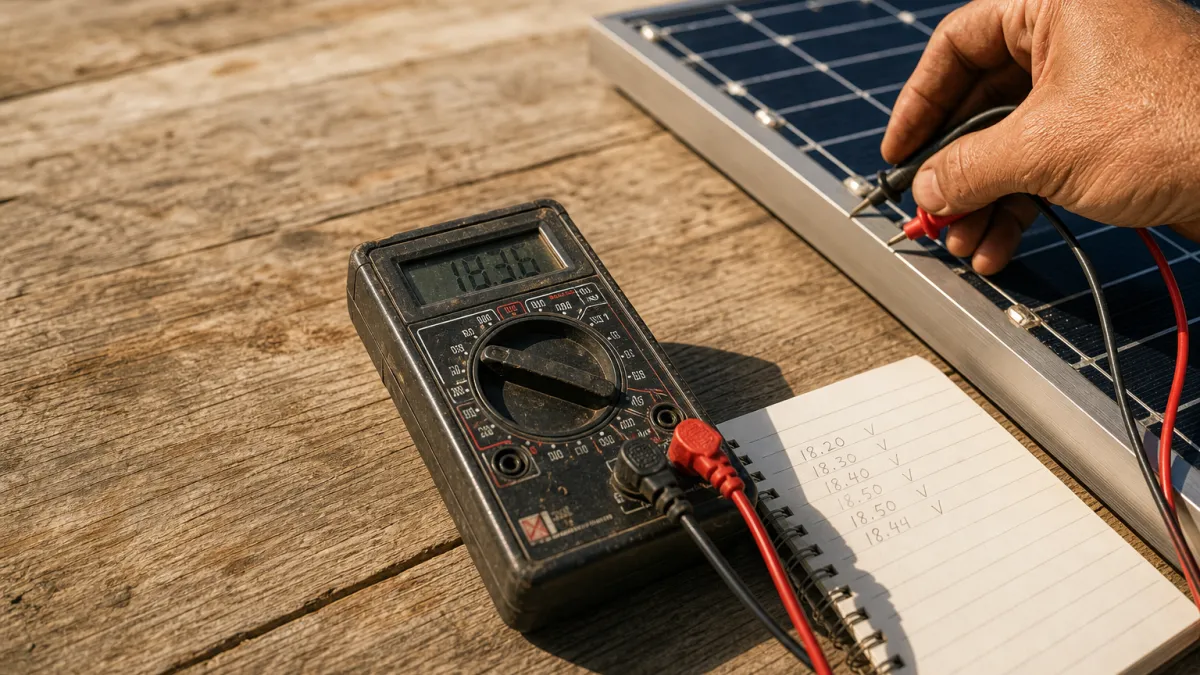

Régler le multimètre sur la position tension continue (DC) est le point de départ de toute mesure fiable sur un panneau photovoltaïque. Une fois ce mode sélectionné, placez la sonde rouge sur la borne positive du panneau et la sonde noire sur la borne négative : inverser la polarité fausse immédiatement la lecture et peut endommager l'appareil de mesure. La valeur qui s'affiche correspond à la tension en circuit ouvert, notez-la avec soin. C'est cette donnée qui permettra, dans les étapes suivantes, d'évaluer la santé réelle du module.
Mesure du courant
Pour mesurer le courant, placez les sondes du multimètre en série avec le circuit du panneau, après avoir sélectionné le mode ampèremètre. Une exposition à la lumière solaire directe est ici impérative : sans ensoleillement optimal, la valeur relevée sera sous-estimée et ne reflétera pas la capacité réelle du panneau. Ce courant de court-circuit, noté Isc, constitue le point de référence pour évaluer la santé du module.
Analyse des résultats
Comparer les valeurs mesurées aux données de la plaque signalétique du panneau permet de distinguer un fonctionnement normal d'une dégradation réelle. Un écart inférieur à 5 % reste généralement acceptable, mais au-delà, il signale un problème à investiguer. L'exemple ci-dessous illustre un panneau dont les mesures dépassent légèrement les valeurs nominales, signe d'un module en bonne santé :
| Paramètre | Valeur mesurée | Valeur attendue |
|---|---|---|
| Tension (Voc) | 38 V | 36 V |
| Courant (Isc) | 8,5 A | 8 A |
| Puissance | 320 W | 300 W |
| Résistance d'isolement | > 1 MΩ | > 1 MΩ |
| Température de cellule | 45 °C | < 65 °C |
Si les écarts persistent après vérification des connexions et des conditions d'ensoleillement, consultez un professionnel. À l'image des fonctionnalités essentielles d'un logiciel de gestion IT, un suivi structuré des mesures facilite le diagnostic sur la durée.
Ces mesures réalisées, les données recueillies orientent directement les décisions à prendre. Un panneau dans les normes mérite ensuite un entretien régulier pour conserver ses performances dans la durée.
Conseils pour l'entretien des panneaux solaires
Un panneau encrassé peut perdre jusqu'à 25 % de sa production sans que rien ne le signale visuellement au premier coup d'œil. L'entretien régulier n'est pas une formalité : c'est le seul moyen de préserver les performances mesurées lors des tests au multimètre sur la durée.
Plusieurs réflexes s'appliquent pour maintenir l'installation dans un état optimal :
- Nettoyer la surface toutes les quatre à huit semaines : poussière, pollen et fientes d'oiseaux forment une couche opaque qui réduit le rayonnement atteignant les cellules, et donc le courant de court-circuit réel.
- Inspecter visuellement chaque panneau après un épisode climatique : micro-fissures, délamination ou traces de brûlure sont invisibles depuis le sol et doivent être détectées tôt pour éviter une dégradation irréversible.
- Contrôler l'ombrage à chaque saison : un arbre qui n'ombrageait pas en hiver peut masquer plusieurs cellules en été, provoquant un effet de point chaud qui dégrade la cellule concernée.
- Vérifier l'état des joints et du cadre : l'humidité s'infiltre par les zones fragilisées et accélère la corrosion des connexions internes.
- Planifier un test électrique annuel : comparer les relevés d'une année sur l'autre permet de détecter un vieillissement anormal avant qu'il n'affecte le rendement global.
Automatiser les rappels de maintenance permet de libérer les équipes des tâches répétitives et de concentrer l'attention sur les anomalies réelles détectées lors des contrôles.
Quelques minutes passées à vérifier les valeurs de tension et de courant suffisent à détecter une anomalie avant qu'elle ne pèse sur la production. Répétée deux fois par an, cette vérification garantit que chaque panneau délivre ce pour quoi il a été installé.
Questions fréquentes
Comment tester un panneau solaire avec un multimètre ?
Réglez le multimètre en mode tension DC, placez la sonde rouge sur le fil positif et la noire sur le négatif. Lisez la tension à vide (Voc) en plein soleil et comparez-la aux valeurs indiquées sur la plaque signalétique du panneau.
Quelle tension doit afficher un panneau solaire au multimètre ?
Un panneau en bon état affiche une tension à vide (Voc) proche de la valeur nominale indiquée par le fabricant, généralement entre 20 V et 45 V selon le modèle. Un écart supérieur à 20 % signale un problème.
Comment mesurer le courant d'un panneau solaire avec un multimètre ?
Passez le multimètre en mode ampèremètre DC (10 A minimum). Placez-le en série dans le circuit. Le courant mesuré (Isc) doit correspondre à la valeur de court-circuit indiquée sur l'étiquette du panneau.
Un panneau solaire qui affiche 0 V au multimètre est-il forcément défectueux ?
Pas nécessairement. Vérifiez d'abord l'ensoleillement, les connexions et les fusibles. Si tout est correct et que la tension reste nulle en plein soleil, le panneau est très probablement défectueux ou une cellule est court-circuitée.
Peut-on tester un panneau solaire au multimètre sans le déconnecter de l'installation ?
Oui, pour la tension uniquement : mesurez en parallèle sans débrancher. Pour le courant, il faut impérativement déconnecter le panneau et insérer le multimètre en série, sous peine d'endommager l'appareil de mesure.
