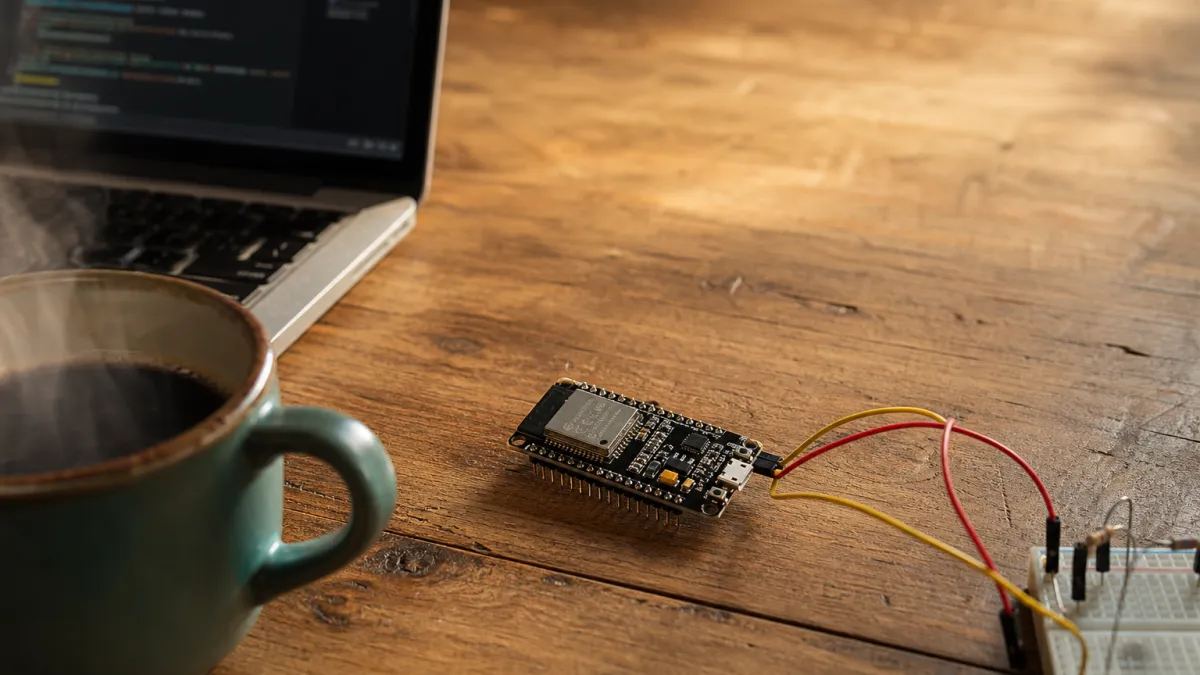

Parmi les cartes de développement basées sur le microcontrôleur ESP32, le DOIT DevKit V1 occupe une place particulière dans les ateliers des makers. Compacte, abordable et dotée du Wi-Fi et du Bluetooth en natif, elle répond à une large gamme de besoins IoT sans compromis sur les performances. Ce guide passe en revue ses spécifications, sa configuration et ses cas d'usage concrets.
Caractéristiques de la carte DOIT ESP32 DevKit V1
Au cœur de cette carte se trouve le microcontrôleur ESP32, un composant dual-core cadencé jusqu'à 240 MHz, embarquant nativement le Wi-Fi 802.11 b/g/n et le Bluetooth 4.2. Cette combinaison sans composant externe supplémentaire réduit considérablement la complexité des montages IoT, en concentrant la connectivité sans fil directement sur la puce. L'alimentation s'effectue via USB, ce qui simplifie le prototypage, tandis que la tension de fonctionnement interne de 3,3 V impose une vigilance particulière lors du raccordement de capteurs ou de modules conçus pour du 5 V — une incompatibilité qui peut endommager irrémédiablement la carte.
38 broches GPIO sont disponibles sur ce format, un nombre qui autorise la gestion simultanée de multiples périphériques : capteurs, afficheurs, relais ou servomoteurs, sans multiplexeur additionnel.
Certaines de ces broches cumulent plusieurs fonctions, supportant les protocoles SPI, I2C, UART ou encore les entrées analogiques via l'ADC intégré. Cette polyvalence explique pourquoi la carte est largement adoptée pour des projets allant de la domotique aux systèmes embarqués communicants. Chaque broche doit néanmoins être choisie avec soin, certaines présentant des comportements spécifiques au démarrage qui peuvent perturber l'initialisation du programme.
Installation et configuration de l'ESP32 DevKit V1
Maintenant que les caractéristiques de la carte sont bien en tête, reste à la mettre en route — et cela commence par une configuration soignée de l'environnement.
Installation des pilotes
Sans les pilotes CP210x installés, l'ordinateur ne reconnaît tout simplement pas la carte et aucune communication série n'est possible. Téléchargez le package CP210x correspondant à votre système d'exploitation depuis le site de Silicon Labs, puis lancez l'installation. Une fois celle-ci terminée, branchez le DevKit V1 en USB et ouvrez le gestionnaire de périphériques : la carte doit y apparaître comme un port COM actif, confirmant que le système est prêt pour la suite de la configuration.
Configuration de l'environnement de développement
Deux étapes suffisent pour rendre l'IDE Arduino capable de cibler la carte. Dans les préférences du logiciel, il faut d'abord renseigner l'URL officielle du gestionnaire de cartes ESP32, ce qui permet à l'IDE de localiser les paquets nécessaires. L'installation du package ESP32 depuis ce gestionnaire active ensuite l'ensemble de la chaîne de compilation et de téléversement, rendant la carte immédiatement programmable sans configuration supplémentaire.
Premiers projets avec l'ESP32 DevKit V1
Trois projets suffisent à couvrir l'essentiel des fonctions de la carte : GPIO, capteurs et connectivité. Chacun constitue un palier d'apprentissage concret.
- Clignotement de LED : reliez une LED à une broche GPIO en sortie, puis alternez les états HIGH/LOW dans le code. Ce projet valide immédiatement que la chaîne de développement fonctionne, de l'IDE jusqu'au matériel.
- Contrôle du délai : ajustez la valeur du
delay()pour observer l'effet direct sur la fréquence de clignotement, ce qui ancre la notion de cycle d'exécution. - Lecture de température : connectez un capteur DHT11 à une broche GPIO en entrée. La carte interroge le capteur et retourne une valeur numérique, ce qui introduit la gestion des bibliothèques externes.
- Seuil d'alerte : combinez la lecture DHT11 avec une LED pour déclencher une alarme visuelle au-delà d'un seuil défini, renforçant la logique conditionnelle.
- Connexion Wi-Fi simple : utilisez la bibliothèque
WiFi.hpour rejoindre un réseau local, étape qui ouvre directement la voie aux projets IoT communicants.
Dépannage courant pour l'ESP32 DevKit V1
Deux problèmes reviennent systématiquement chez les utilisateurs de la carte : l'échec de connexion Wi-Fi et le refus de chargement du code. Pour le premier, la cause est presque toujours côté routeur, notamment un réseau 5 GHz incompatible, car le module ne prend en charge que la bande 2,4 GHz. Pour le second, des pilotes CP210x absents ou mal installés bloquent silencieusement la communication USB. La même logique de diagnostic méthodique s'applique d'ailleurs si vous consultez un tableau des codes erreur Hitachi Yutaki : chaque symptôme renvoie à une cause précise qu'il faut isoler avant d'agir.
Applications avancées avec l'ESP32 DevKit V1
Les bases maîtrisées, le vrai potentiel de la carte se révèle. L'ESP32 DevKit V1 ouvre la voie à des architectures bien plus ambitieuses, où la connectivité sans fil et la puissance de calcul embarquée prennent tout leur sens.
Projets IoT complexes
Surveiller une maison à distance ou piloter la consommation énergétique d'un bâtiment entier : la carte permet de concrétiser ces scénarios grâce à ses capacités Wi-Fi et Bluetooth natives. Un réseau de capteurs reliés à l'ESP32 peut collecter température, humidité ou données de consommation en temps réel. Ce fonctionnement technique de l'hyperautomation ouvre la voie à des architectures IoT où chaque nœud communique de façon autonome et coordonnée.
Intégration avec des plateformes cloud
Connecter le DevKit V1 à un service cloud transforme la carte en nœud actif d'une infrastructure distribuée. AWS IoT prend en charge la gestion de flux en temps réel, tandis que Google Cloud IoT se distingue par ses capacités d'analyse. Chaque plateforme répond à un besoin précis selon l'architecture visée.
| Plateforme | Fonctionnalité |
|---|---|
| AWS IoT | Gestion de données en temps réel |
| Google Cloud IoT | Analyse et traitement des données |
| Microsoft Azure IoT | Intégration simplifiée avec l'écosystème Microsoft |
| Adafruit IO | Prototypage rapide et visualisation |
| ThingsBoard | Tableau de bord open source et déploiement local |
Avec ses capacités Wi-Fi, Bluetooth et ses nombreuses broches disponibles, le DevKit V1 offre bien plus que ce que ce guide a pu couvrir. Le reste s'explore par la pratique.
Questions fréquentes
C'est quoi la carte DOIT ESP32 DevKit V1 ?
La DOIT ESP32 DevKit V1 est une carte de développement basée sur le microcontrôleur ESP32. Elle intègre le Wi-Fi et le Bluetooth, dispose de 30 broches GPIO et se programme facilement via USB. Idéale pour les projets IoT.
Comment programmer la DOIT ESP32 DevKit V1 ?
Installez l'IDE Arduino, ajoutez le support ESP32 via le gestionnaire de cartes, puis sélectionnez DOIT ESP32 DevKit V1 dans la liste. Connectez la carte en USB, choisissez le bon port COM et téléversez votre sketch.
Quelle est la tension d'alimentation de l'ESP32 DevKit V1 ?
La carte s'alimente en 5V via USB ou via la broche VIN. Le microcontrôleur ESP32 fonctionne en interne à 3,3V. Attention : ses broches GPIO ne sont pas tolérantes au 5V, sous peine d'endommager la puce.
Combien de broches GPIO possède la DOIT ESP32 DevKit V1 ?
La carte expose 30 broches au total, dont 18 broches GPIO utilisables. Certaines sont réservées au démarrage ou à la flash interne. Plusieurs supportent PWM, I2C, SPI, UART et la lecture analogique via l'ADC intégré.
Quelle est la différence entre l'ESP32 DevKit V1 et l'ESP8266 ?
L'ESP32 est bien plus puissant : double cœur 240 MHz, Bluetooth intégré, plus de GPIO et un ADC amélioré. L'ESP8266 reste plus économique et suffisant pour des projets Wi-Fi simples, mais l'ESP32 s'impose pour les applications exigeantes.
