Acier et béton ne font pas que coexister dans un plancher collaborant : ils travaillent ensemble, chaque matériau compensant les limites de l'autre. Ce principe, largement adopté dans la construction de bureaux, de logements collectifs et d'équipements publics, soulève pourtant des questions techniques précises auxquelles architectes, ingénieurs et maîtres d'ouvrage doivent répondre avant de se lancer.
Comprendre le plancher collaborant

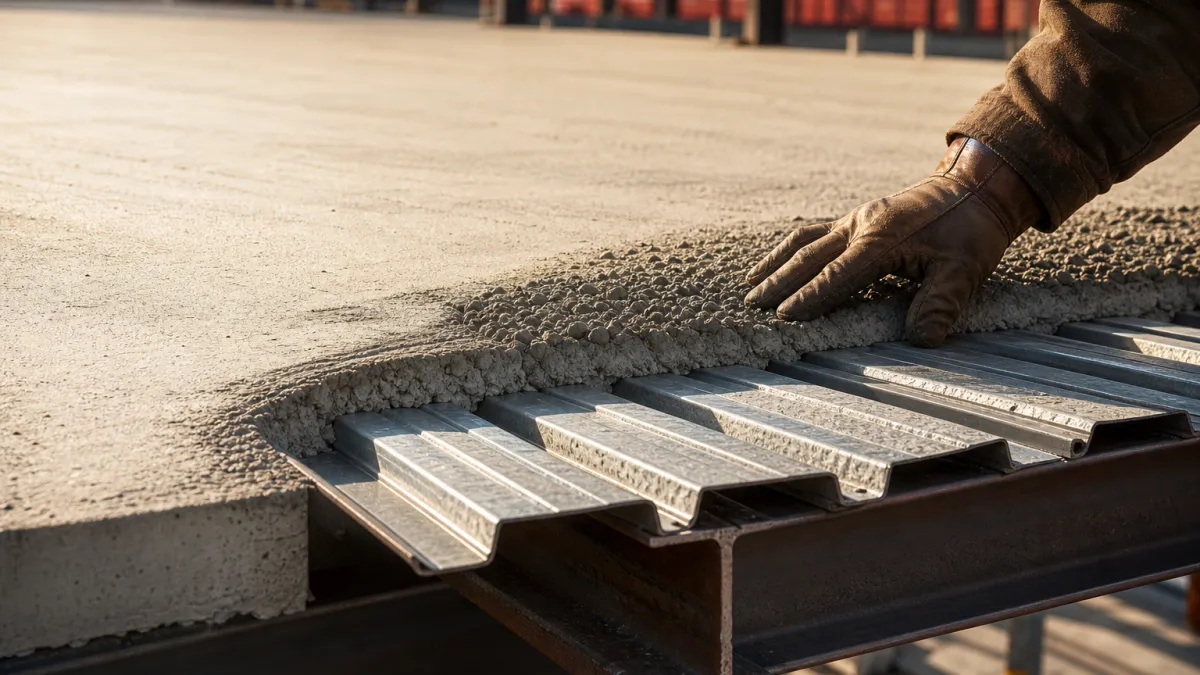

La dalle en béton armé et la charpente métallique ne fonctionnent pas simplement côte à côte dans ce système : elles agissent de concert grâce à des connecteurs de cisaillement qui solidarisent les deux matériaux. Ce travail conjoint redistribue les charges de manière bien plus efficace qu'une dalle traditionnelle posée sur des poutres, en exploitant la complémentarité entre la résistance à la compression du béton et la capacité à reprendre les efforts de traction de l'acier. Le résultat est une rigidité structurelle nettement supérieure à ce qu'autoriserait chaque matériau pris isolément.
Cette synergie se traduit directement par une réduction significative du poids de la structure globale, sans compromis sur les performances mécaniques.
Conçu à l'origine pour répondre aux exigences des bâtiments industriels et commerciaux, ce type de plancher a progressivement conquis d'autres typologies de projets. Sa rapidité de mise en œuvre joue un rôle déterminant dans cet essor : les bacs acier nervurés servent à la fois de coffrage perdu pendant le coulage et d'armature inférieure une fois le béton durci, ce qui supprime plusieurs phases de chantier. Architectes et ingénieurs structure y trouvent également une grande liberté de conception, les portées franchissables pouvant atteindre des valeurs difficiles à obtenir avec des systèmes conventionnels.
Avantages d'un plancher collaborant
Plusieurs propriétés font du plancher collaborant un choix particulièrement pertinent pour les structures métalliques. Voici ce que chaque avantage produit concrètement sur votre projet :
- Isolation acoustique : la masse combinée du béton et de l'acier atténue efficacement les bruits d'impact et aériens entre niveaux, réduisant les nuisances sans ajout de systèmes correctifs coûteux.
- Isolation thermique : l'inertie du béton limite les déperditions, stabilisant les températures intérieures et allégeant la charge sur les équipements de chauffage ou de climatisation.
- Rapidité de mise en œuvre : la bac acier fait office de coffrage perdu, supprimant l'étape de décoffrage et comprimant significativement les délais de chantier.
- Résistance structurelle accrue : le travail en solidarité entre l'acier et le béton augmente la capacité portante globale par rapport à un plancher béton traditionnel de même épaisseur.
- Légèreté relative : à performance égale, la solution allège la structure porteuse, ce qui peut réduire les sections des poteaux et des fondations.
Matériaux et techniques de construction
Choix des matériaux
Deux matériaux structurent la composition d'un plancher collaborant. L'acier galvanisé forme le bac nervuré porteur : son traitement de surface lui confère une résistance à la corrosion qui garantit la durabilité de l'ensemble, même en environnement humide. Le béton renforcé vient compléter ce dispositif en coulant dans les nervures et au-dessus du bac, sa densité lui permettant d'absorber les charges lourdes sans déformation, ce qui conditionne directement la capacité portante du système.
Techniques de mise en œuvre
Deux techniques structurent l'assemblage d'un plancher collaborant sur structure métallique. Le soudage garantit une liaison rigide et permanente entre les éléments porteurs, assurant la solidarité mécanique à long terme de l'ensemble. Le boulonnage, quant à lui, facilite les ajustements en cours de chantier, là où les contraintes de site imposent des corrections de dernière minute. Associées selon la configuration du projet, ces méthodes conditionnent directement la durabilité du système.
Maîtriser la nature des matériaux et la logique d'assemblage, c'est poser les bases d'un plancher collaborant fiable. Reste à voir comment ces choix se traduisent concrètement sur le chantier, étape par étape.
Étapes de la mise en œuvre
Chaque phase de la mise en œuvre conditionne directement la tenue mécanique du système final. Un mauvais séquençage entre la pose des profilés et le coulage du béton peut compromettre l'adhérence composite et réduire la capacité portante de l'ensemble. L'autonomie sur batterie des modules ESP8266 et ESP32 illustre d'ailleurs combien le respect d'une séquence d'opérations rigoureuse influe sur la performance globale d'un système technique.
Le tableau ci-dessous détaille les étapes de réalisation, du premier calage des supports jusqu'à la libération des charges d'exploitation :
| Étape | Description |
|---|---|
| Préparation | Installation et nivellement des supports métalliques |
| Pose des connecteurs | Soudage des goujons d'ancrage sur les profilés |
| Coulage | Application du béton sur la bac acier |
| Séchage | Attente de solidification avant toute mise en charge |
| Contrôle | Vérification de la planéité et de la résistance atteinte |
Conseils pour réussir votre projet
Planification et budget
Un planning structuré dès la phase de conception évite les retards en cascade et optimise l'allocation des ressources sur le chantier. Prévoyez systématiquement une marge de 10 % sur l'enveloppe budgétaire pour absorber les imprévus, qu'il s'agisse de délais de livraison ou d'ajustements techniques en cours d'exécution. L'automatisation intelligente des processus métiers offre aujourd'hui des outils de planification qui affinent les estimations de coûts et réduisent les écarts entre budget prévisionnel et dépenses réelles.
Qualité des matériaux
Matériaux non certifiés, c'est le risque le plus sous-estimé dans ce type de projet. Un acier sans marquage CE ou un béton dont la classe de résistance n'a pas été vérifiée peut compromettre le comportement mécanique de l'ensemble de la dalle, bien au-delà des simples non-conformités administratives. La longévité de la structure dépend directement de ces choix : béton et acier certifiés garantissent des caractéristiques mécaniques stables dans le temps, limitant les risques de corrosion prématurée, de fluage excessif ou de défaillance sous charge.
Bien maîtrisé, le plancher collaborant transforme une contrainte structurelle en atout durable. La qualité de la conception et le soin apporté à chaque phase d'exécution font toute la différence.
Questions fréquentes
Qu'est-ce qu'un plancher collaborant sur structure métallique ?
Un plancher collaborant associe une dalle en béton coulée sur un bac acier nervuré fixé à des poutres métalliques. Les deux matériaux travaillent solidairement, ce qui optimise la résistance mécanique et réduit les épaisseurs de structure.
Quels sont les avantages du plancher collaborant par rapport à un plancher traditionnel ?
Il offre une mise en œuvre rapide, une réduction du poids propre, de grandes portées sans appuis intermédiaires et une excellente résistance au feu. Il est particulièrement adapté aux bâtiments industriels, tertiaires et aux constructions à ossature acier.
Quel est le prix moyen d'un plancher collaborant au m² ?
Le coût varie généralement entre 80 € et 160 € par m², fourniture et pose comprises, selon l'épaisseur de dalle, la portée des poutres et les contraintes de chantier. Une étude de prix précise reste indispensable.
Comment est mis en œuvre un plancher collaborant sur chantier ?
Le bac acier est d'abord fixé sur les poutres métalliques, puis des connecteurs goujons sont soudés. La dalle béton est ensuite coulée avec un treillis soudé. Aucun coffrage traditionnel n'est nécessaire, ce qui accélère considérablement le chantier.
Quelle épaisseur de dalle faut-il prévoir pour un plancher collaborant ?
L'épaisseur totale de dalle se situe généralement entre 120 et 200 mm, selon les charges à reprendre et la portée. La hauteur de béton au-dessus des nervures du bac acier est au minimum de 60 à 80 mm.
